Supape de vid

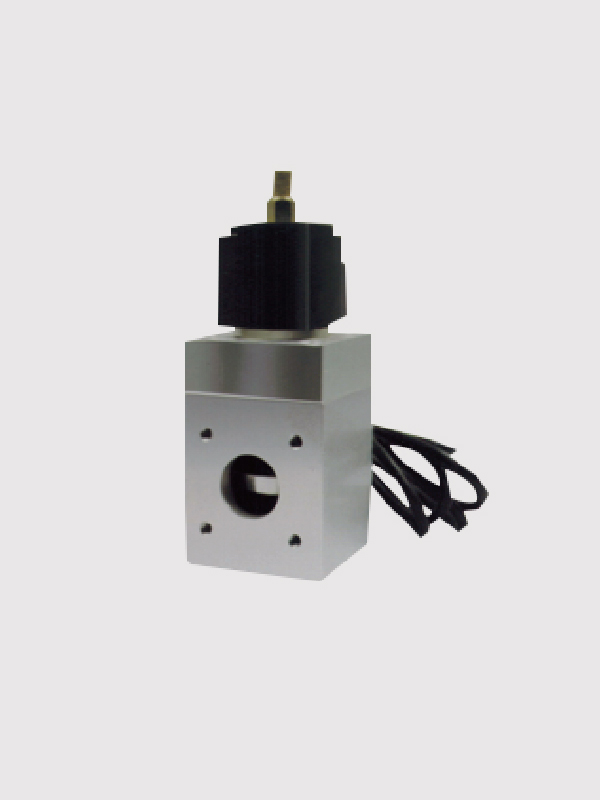

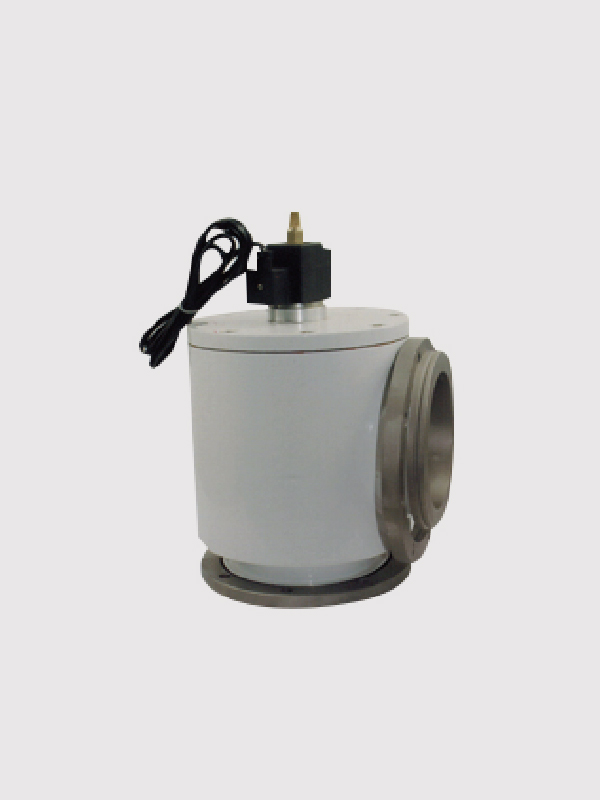

Tip presiune diferențială de vid electromagnetic cu trecere unghiulară serie DYC-JQ cu supapă de umflare
Presiunea diferențială a vidului electromagnetic cu trecere unghiulară din seria DYC-JQ cu supapă de umflare este un nou tip de supapă de vid instalată pe intrarea de aer a unei pompe de vid mecanice. Principiul său de funcționare este acela că pompa mecanică și supapa sunt conectate la același circuit. Când pompa de vid trebuie să funcționeze Când operația este oprită sau curentul este întrerupt brusc, supapa folosește diferența de presiune dintre atmosferă și vid pentru a împinge pistonul pentru a închide automat supapa, a întrerupe conexiunea dintre pompă și vid sistemul, mențineți gradul de vid al sistemului de vid și amplificați aerul către pompa de vid pentru a împiedica întoarcerea uleiului pompei de vid în vid Sistemul este propice repornirii pompei de vid. Când pompa de vid pornește din nou, supapa folosește arcul pentru a împinge pistonul pentru a deschide supapa.
Mediul de lucru aplicabil este aerul și gazul necoroziv.
Principalele performanțe tehnice
| Scopul aplicatiei | 10 4 Pa ~ 10 -3 Pa |
| Rata de scurgere a supapei | <10 -4 (Pa.L / S) |
| Temperatura medie | -25 ℃ ~ 80 ℃ |
| Ora de deschidere și închidere | <35 |
| Voltaj | AC220V |
| Metoda de instalare | Nivel |
Material caroserie: oțel inoxidabil
| Model | Diametru (DN) |
| DYC-JQ25-KF | 25 |
| DYC-JQ4O-KF | 40 |
Material caroserie: aliaj de aluminiu
| Model | Diametru (DN) |
| DYC-JQ25 | 25 |
| DYC-JQ32 | 32 |
| DYC-JQ40 | 40 |
Material caroserie: oțel carbon placat cu nichel
| Model | Diametru (DN) |
| DYC-JQ50 | 50 |
| DYC-JQ65 | 65 |
| DYC-JQ80 | 80 |
| DYC-JQ100 | 100 |
| DYC-JQ150 | 150 |

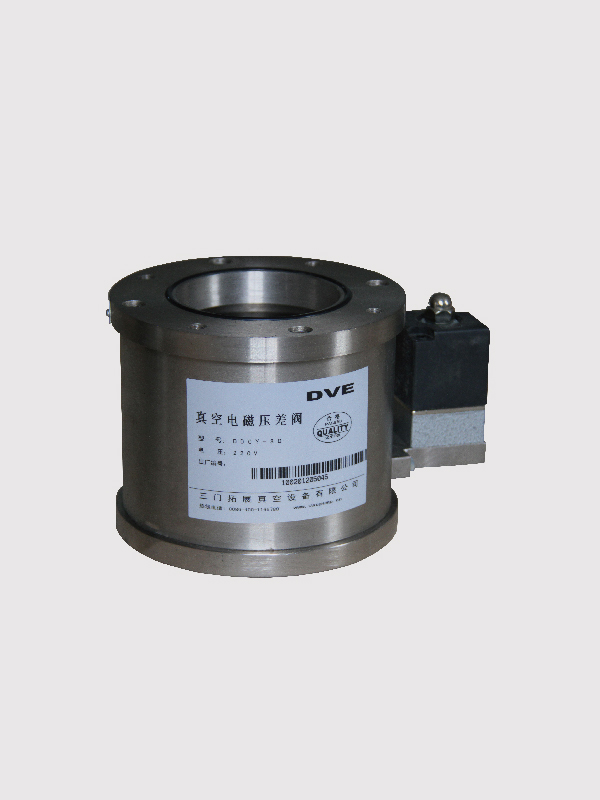

Seria DYC-Q presiune diferențială de vid electromagnetică directă cu supapă de umflare
Supapa de umflare a curelei de presiune diferențială a presiunii diferențiale electromagnetice directe a seriei DYC-Q este un nou tip de supapă de vid instalată pe orificiul de intrare a aerului unei pompe mecanice de vid. Principiul său de funcționare este acela că pompa mecanică și supapa sunt conectate la același circuit. Când pompa de vid trebuie să se oprească din funcționare din cauza lucrului sau Sau o întrerupere bruscă de curent, supapa folosește diferența de presiune dintre atmosferă și vid pentru a închide automat supapa, întrerupe pompa de conectare a pompei și a sistemului de vid, menține vidul gradul sistemului de vid și amplificați aerul către pompa de vid pentru a împiedica revenirea uleiului pompei de vid la sistemul de vid, ceea ce este benefic Pompa de vid repornește. Când pompa de vid repornește, supapa folosește gravitația pentru a scăpa automat placa supapei pentru a deschide supapa.
Mediul de lucru aplicabil este aerul și gazul necoroziv.
Principalele performanțe tehnice
| Scopul aplicatiei | 10 4 Pa ~ 10 -2 Pa |
| Rata de scurgere a supapei | <10 -4 (Pa.L / S) |
| Temperatura medie | -25 ℃ ~ 80 ℃ |
| Ora de deschidere și închidere | <35 |
| Voltaj | AC220V |
| Metoda de instalare | Vertical |
| Model | Diametru (DN) |
| DYC-Q25 | 25 |
| DYC-Q32 | 32 |
| DYC-Q40 | 40 |
| DYC-Q50 | 50 |
| DYC-Q65 | 65 |
| DYC-Q80 | 80 |
| DYC-Q100 | 100 |
| DYC-Q160 | 160 |

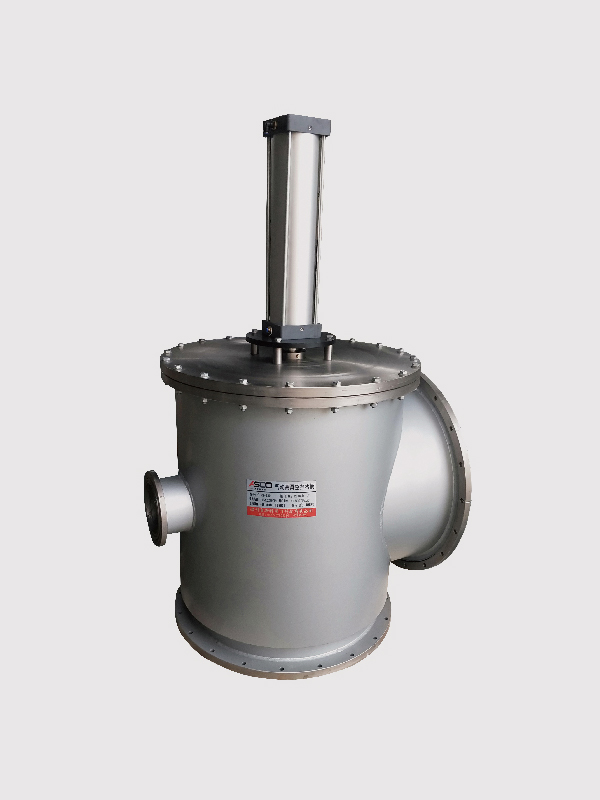

Supapă deflectoră dinamică electrică cu vid înalt de tip GDQ-J serie cu unghi de trecere
Supapa deflectoare dinamică electrică cu vid înalt de tip GDQ-J, cu unghi de trecere, este alimentată cu aer comprimat, iar direcția căii de aer este controlată de o electrovalvă, care împinge pistonul cilindrului în sens alternativ și antrenează mișcarea alternativă a tijei supapei pentru a deschide sau închide placa supapei. Pentru a întrerupe și conecta conducta de vid, supapa are comutare stabilă și stabilitate ridicată. Configurația cilindrului poate fi inversată într-o singură atmosferă sau deschisă în atmosferă pe partea de vid. În special, etanșarea arborelui adoptă burduf pentru o etanșare mai fiabilă și poate fi utilizată mult timp. Lucrați în perioade de schimb frecvente.
Mediul de lucru aplicabil este aerul și gazul necoroziv.
Principalele performanțe tehnice
| Domeniul de aplicare (burduf de etanșare a arborelui) | 10 5 Pa ~ 10 -6 Pa |
| Domeniul de aplicare (cauciuc etanșare arbore) | 10 5 Pa ~ 10 -4 Pa |
| Rata de scurgere a supapei (burduf de etanșare a arborelui) | <10 -7 (Pa.L / S) |
| Rata de scurgere a supapei (cauciuc de etanșare a arborelui) | <10 -5 (Pa.L / S) |
| Temperatura medie (material de etanșare cauciuc fluor | -30 ℃ ~ 150 ℃ |
| Temperatura medie (material de etanșare cauciuc nitrilic) | -25 ℃ ~ 80 ℃ |
| Metoda de instalare | Arbitrar |
| Voltaj | AC220V sau DC24V |
| Presiunea aerului | 0,4MPa-0,8MPa |
| Feedback semnal | Livrare standard: Fără semnal de feedback Denumire specială: DC / AC5-240V |

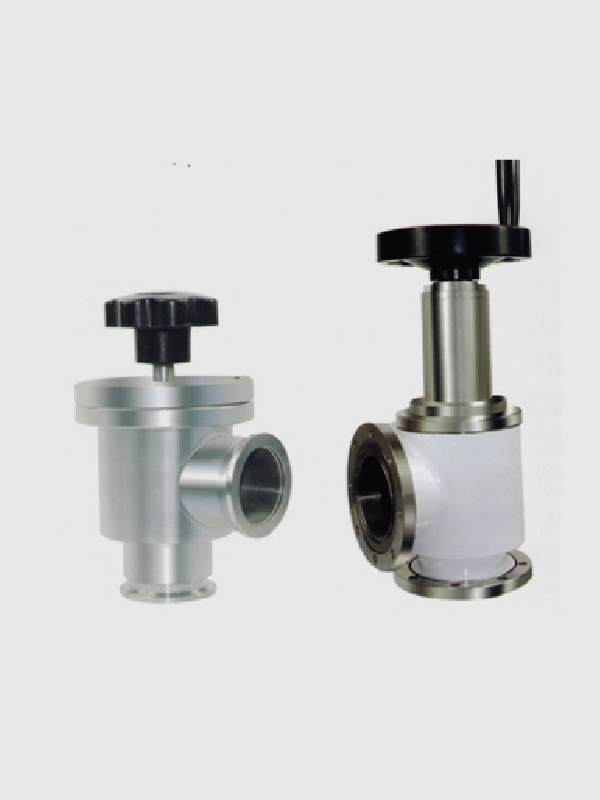

GD-J Seria unghiului de trecere a unghiului, cu manevră cu vid înalt, cu clapetă manuală
Este acționată supapa deflectoare manuală cu unghi de trecere din seria GD-J, care este utilizată pentru conectarea și întreruperea conductei de vid.
Mediul de lucru aplicabil este aerul și gazul necoroziv.
Principalele performanțe tehnice
| Domeniul de aplicare (burduf de etanșare a arborelui) | 10 5 Pa ~ 10 -2 Pa |
| Domeniul de aplicare (cauciuc de etanșare a arborelui) | 10 5 Pa ~ 10 -4 Pa |
| Rata de scurgere a supapei (burduf de etanșare a arborelui) | <10 -7 (Pa.L / S) |
| Rata de scurgere a supapei (cauciuc de etanșare a arborelui) | <10 -5 (Pa.L / S) |
| Temperatura medie (material de etanșare cauciuc fluor | -30 ℃ ~ 150 ℃ |
| Temperatura medie (material de etanșare cauciuc nitrilic) | -25 ℃ ~ 80 ℃ |
| Metoda de instalare | Arbitrar |

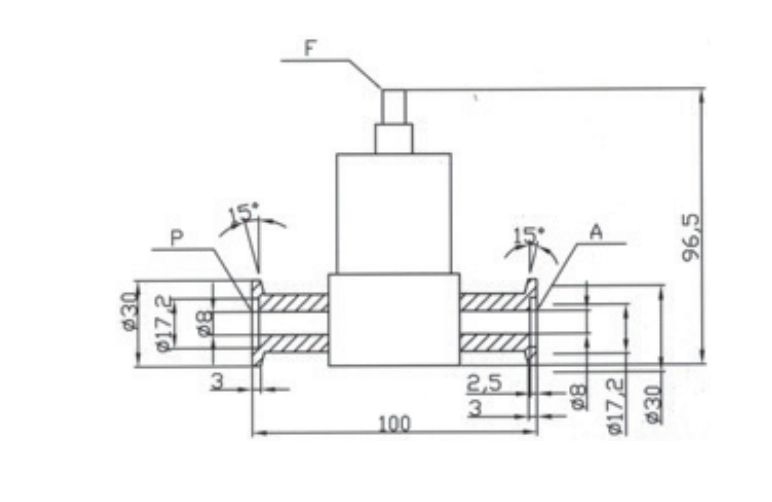

Electrovană cu vid înalt de serie GDC-Q5 de tip GDC-Q5
Electrovana GDC-Q5 cu vid înalt este conectată la sistemul de vid înalt și mic. Supapa este alimentată și placa de supapă este deschisă și, în același timp, intrarea gazului este închisă, iar conductele de capăt P și A sunt conectate: când puterea este oprită, placa supapei este închisă, iar P și A capetele sunt întrerupte Conducte pentru a asigura vidul sistemului și, în același timp, deschideți portul de umplere a gazului și umflați-vă spre partea A prin capătul F.
Electrovana GDC-5 cu vid înalt este conectată la sistemul de vid înalt și mic. Supapa este alimentată și placa de supapă este deschisă. Este utilizat pentru conectarea sau alimentarea plăcii supapei pentru a deschide și a întrerupe fluxul de aer al sistemului de vid. Poate fi folosit și pentru umflarea sistemului de vid. Supapa este alimentată și deschisă.
Principalele performanțe tehnice
| Scopul aplicatiei | 10 5 Pa ~ 10 -1 Pa |
| Rata de scurgere a supapei | <10 -5 (Pa.L / S) |
| Temperatura medie | -25 ℃ ~ 150 ℃ |
| Ora de deschidere și închidere | <0,25 |
| Voltaj | AC220V sau DC24V |
| Metoda de instalare | Arbitrar |
| Metoda de conectare | Gb4982 |

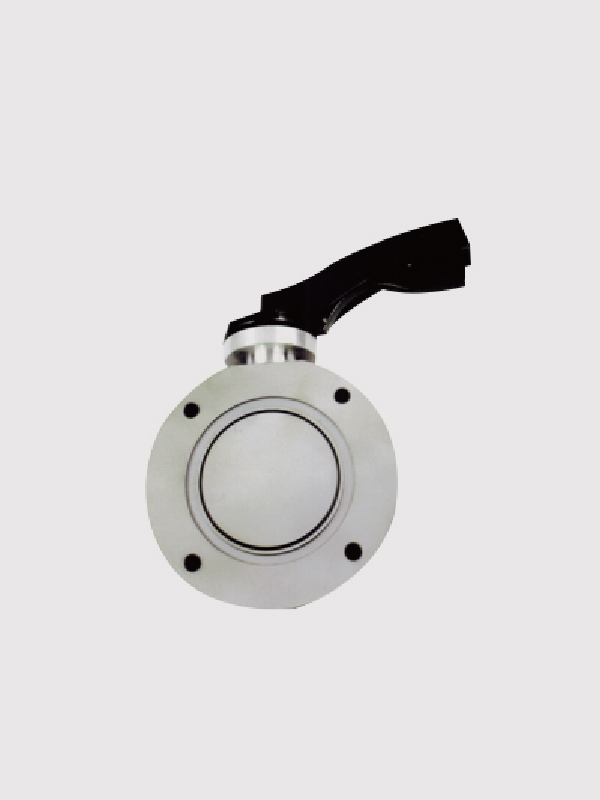

Supapă fluture cu vid înalt din seria GI
Supapa fluture cu vid înalt din seria Gl este utilizată pentru conectarea și tăierea conductei de vid. Mediul de lucru aplicabil este aerul și gazul necoroziv.
Principalele performanțe tehnice
| Scopul aplicatiei | 10 4 Pa ~ 10 -5 Pa |
| Rata de scurgere a supapei | <10 -6 (Pa.L / S) |
| Temperatura medie | -25 ℃ ~ 80 ℃ Materialul de etanșare este cauciuc nitrilic -30 ℃ ~ 150 ℃ Materialul de etanșare este cauciuc fluor |
| Model | Diametru (DN) |
| GI-32 | 32 |
| GI-40 | 40 |
| GI-50 | 50 |
| GI-63 | 65 |
| GI-80 | 80 |
| GI-100 | 100 |
| GI-150 | 150 |

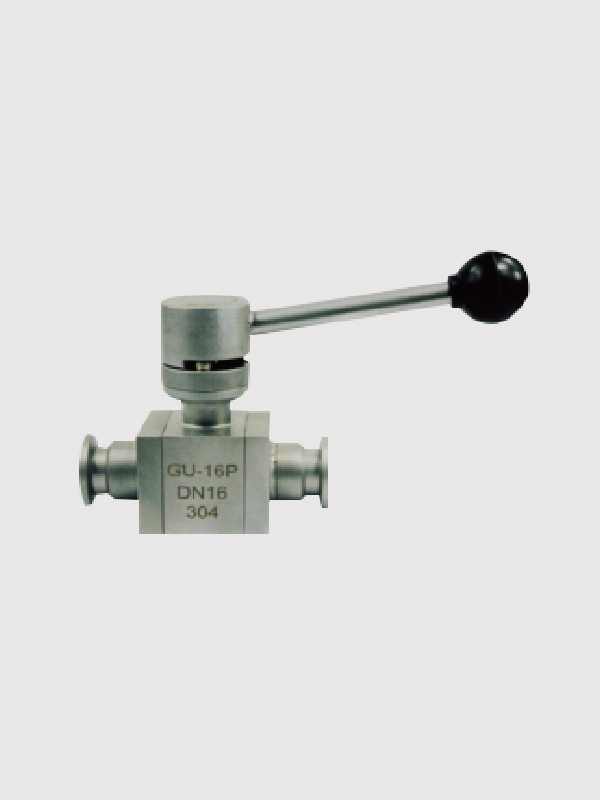

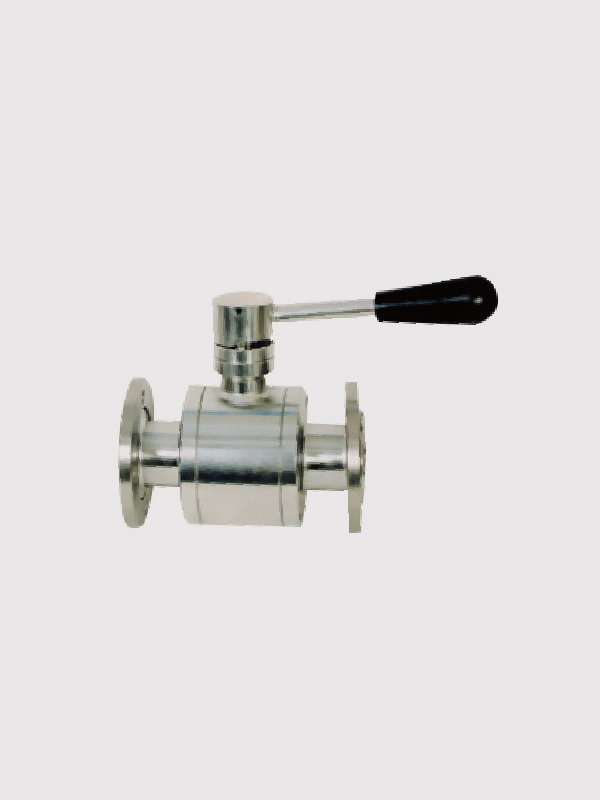

Supapa cu bilă de vid din seria GU
Supapa cu bilă de vid din seria GU este utilizată pentru conectarea sau întreruperea conductei de vid sau pentru reglarea debitului. Supapa este de tip direct și este etanșată de o suprafață sferică. Poate fi utilizat în stare de vid sau în stare de presiune scăzută și poate fi instalat în orice poziție.
Mediul aplicabil este acidul, gazul alcalin sau lichidul.
Principalele performanțe tehnice
| Domeniu de aplicare aplicabil GB / T6070 flanșă liberă Domeniu de aplicare aplicabil GB / T6070 flanșă liberă | 10 × 10 5 Pa ~ 10 -4 Pa |
| Domeniu de aplicare aplicabil GB4982 lansare rapidă | 2 × 10 5 Pa ~ 10 -4 Pa |
| Rata de scurgere a supapei | <10 -5 (Pa.L / S) |
| Temperatura medie | -30 ℃ ~ 150 ℃ |
| Model | Diametru (DN) |
| GU-16 | 16 |
| GU-25 | 25 |
| GU-32 | 32 |
| GU-40 | 40 |
| GU-50 | 50 |
| GU-63 | 63 |
| GU-80 | 80 |
| Model | Diametru (DN) |
| GU-16-KF | 16 |
| GU-25-KF | 25 |
| GU-40-KF | 40 |

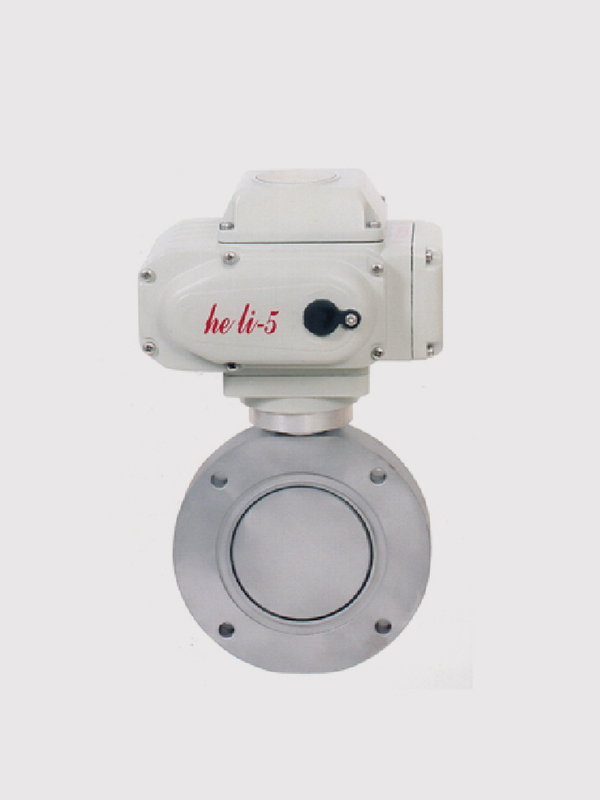

Supapă fluture electrică cu vid ridicat din seria GID
Supapa cu fluture electrică de mare altitudine din seria GID adoptă o acționare rotativă electrică și reglabilă electronic a supapelor. Poate fi controlat de o sursă de alimentare externă (folosind un comutator index manual sau control de computer) sau un semnal de intrare extern pentru a realiza deschiderea și închiderea supapei controlul poziției intermediare, astfel încât să se realizeze scopul conectării sau întreruperii fluxului de aer în conducta de vid.
Mediul de lucru aplicabil este aerul și gazul necoroziv.
Principalele performanțe tehnice
| Domeniul de aplicare (Pa) | 10 5 ~ 1,3 × 10 -5 |
| Rata de scurgere a supapei (Pa.L / S) | ≤1,3 × 10 -6 |
| Ora de deschidere și închidere (S) | DN≤63 20; 80≤DN = 200 30; DN≤250 48 |
| Temperatura medie (℃) | -25 ~ 80 (Materialul de etanșare este cauciuc nitrilic) -30 ~ 150 (Materialul de etanșare este cauciuc fluor) |
| Flansa standard | JB919 |
| Locația de instalare | Arbitrar |
| Circuit de control | Fabrică standard: tip de comutator AC220V / 50Hz Denumire specială: AC380V; DC24V comutator tip 4 ~ 20mADC reglabil tip |
| Feedback semnal | Fabrică standard: cu tip de contact pasiv Denumire specială: 4 ~ 20mADC tip reglabil |
Supapă fluture pneumatică de înaltă vidă, tip GIQ
Servomotorul pneumatic al seriei de tip GlQ de supape fluture pneumatice cu vid ridicat este alimentat cu aer comprimat și adoptă o acționare rotativă a valvei de reglare electrice și electronice. Poate fi comutat printr-o sursă de alimentare externă (comutator index manual sau control computer) sau semnal de intrare extern, Pentru a realiza controlul deschiderii și închiderii supapei în poziția de mijloc, astfel încât să atingă scopul conectării sau întreruperii fluxului de aer în conducta de vid.
Mediul de lucru aplicabil este aerul și gazul necoroziv.
Principalele performanțe tehnice
| Domeniul de aplicare (Pa) | 10 5 ~ 1,3 × 10 -5 |
| Rata de scurgere a supapei (Pa.L / S) | ≤1,3 × 10 -6 |
| Temperatura medie (℃) | -25 ~ 80 (Materialul de etanșare este cauciuc nitrilic) -30 ~ 150 (Materialul de etanșare este cauciuc fluor) |
| Flansa standard | 0,4 ~ 0,6 |
| Flansa standard | JB919 |
| Locația de instalare | Arbitrar |
| Circuit de control | Fabrică standard: AC220V / 50Hz Denumire specială: AC110V; DC24V; DC12V etc. |
| Feedback semnal | Fabrică standard: indicator de poziție a supapei Denumire specială: microîntrerupător; inteligent 4 ~ 20mA |
| Feedback semnal | Fabrică standard: cu acțiune dublă Denumire specială: cu acțiune simplă (cu întoarcere cu arc) Opțional în mod normal deschis sau normal închis |
